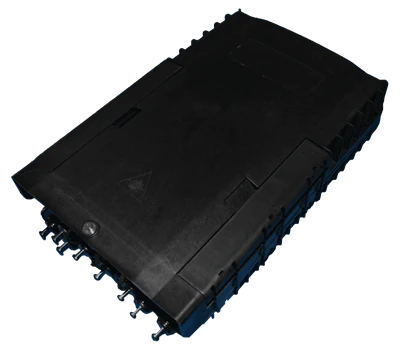

Għeluq tat-Terminal tal-Konness minn qabel

Nru tal-Mudell: LPTC-07
LTPC-07A għandu 2 daħliet u ħruġ tal-kejbil ottiku u huwa adattat għall-immuntar mal-ħajt, l-immuntar fuq l-arbli, u metodi oħra ta 'installazzjoni.

Ibgħat l-inkjesta

Chat Now

Deskrizzjoni

Mudell Nru.	Klassifikazzjoni
LTPC-07	Għeluq tat-Terminal Preconnect (konnettur li ma jgħaddix ilma minnu)

L-għeluq tat-terminal LPTC-07 huwa apparat ta' preconnect tal-kejbil li jista' jintuża għat-twaħħil u l-fergħat ta' kejbils ottiċi. Għandu 2 daħliet u ħruġ tal-kejbil ottiku u huwa adattat għall-immuntar mal-ħajt, l-immuntar tal-arbli, u metodi oħra ta 'installazzjoni. Il-prodotti tal-kumpanija tagħna huma ddisinjati biex ma jiġux affettwati minn fatturi ambjentali esterni. Dan il-prodott għandu firxa wiesgħa ta 'applikazzjonijiet, prestazzjoni tajba tas-siġillar, u installazzjoni konvenjenti. Il-qoxra ta 'barra hija magħmula minn plastik ta' inġinerija ta 'qawwa għolja, li huwa reżistenti għat-tixjiħ, korrużjoni, u temperaturi għoljin/baxxi, u għandu saħħa mekkanika għolja. Ġejna bla heda ddedikati għar-riċerka u l-iżvilupp ta 'tagħmir ta' konnessjoni ta 'komunikazzjoni, u l-kaxxa konġunta tal-kejbil ottiku tagħna hija għażla affidabbli biex tiżgura l-kwalità tat-trażmissjoni tal-informazzjoni tiegħek.

Speċifikazzjonijiet

Oġġett	Speċifikazzjonijiet
Dimensjoni esterna (mm)	235 x 185 x 95 mm
Materjal tad-djar	MPP
Radjazzjoni UV (Siegħa)	720 (ASTM G155)
Tip ta 'siġillar	Mekkaniċi
Numru ta' portijiet	2 portijiet tad-dħul 8 portijiet tal-kejbil qatra
Max. dijametru tal-kejbil tal-kejbil tal-linja (mm)	Φ12
Max. Kapaċità ta' splice (fibra waħda)	12
Tagħbija tal-adapter	Adapter SC simplex li ma jgħaddix ilma minn 8 pcs
Splitter PLC	1x2, 1x4, 1x8, 1x16 PLC splitter
Grad IP	65
Raġġ tal-kurvatura	>30mm
Temperatura tax-xogħol (grad)	-40 sa aktar 65 grad
Reżistenza għall-insulazzjoni	Akbar minn jew ugwali għal 2X104MΩ

Standards Jikkonformaw

ITU-T L.201	Rekwiżiti ta 'prestazzjoni għal nodi ottiċi passivi: Għeluq Issiġillati għal Ambjenti ta' Barra
Telcordia GR-771-CORE	Rekwiżiti ġeneriċi għall-għeluq ta' splice tal-fibra ottika
UL 94	Standard għat-testijiet għall-fjammabbiltà ta' materjali tal-plastik għal partijiet f'apparati u apparati.
IEC-60529	Gradi ta' protezzjoni pprovduti minn kompartimenti (Kodiċi IP)

Applikazzjonijiet Ambjent

Oġġett	Valur
Temperatura tat-tħaddim	-40 ºC- plus 65 ºC
Temperatura tal-installazzjoni	-10 ºC- plus 50 ºC
Temperatura tal-ħażna	-45 ºC- plus 65 ºC
Umdita relattiva	5 fil-mija -95 fil-mija

Proċess ta 'Installazzjoni

I. Preparazzjoni

Qabel l-installazzjoni, iċċekkja l-mudell, in-numru ta 'fibri ottiċi, u aċċessorji tal-għeluq tal-splice tal-fibra ottika.
Qabel l-installazzjoni, żomm l-aċċessorji kollha niexfa u nodfa.
Żomm ambjent tax-xogħol nadif (niexef u mingħajr trab) u ċatt.
Il-proċess ta 'installazzjoni għandu juża tagħmir u għodda standard.

II. Immaniġġjar tal-Cable tal-Fibra

Strixxa l-għant ta 'barra tal-kejbil tal-fibra għal tul ta' 1.2 metri; taqtax il-kejbil tal-fibra f'0.5 metri jew 1.5 metri (ara Figura 3).
Aqta 'l-membru tas-saħħa tal-kejbil tal-fibra għal tul ta' 5 ċentimetri.

Noti: ① Il-fibra ottika mhix bil-ħsara. ② Jekk il-fibra ottika tkun bil-ħsara, il-porzjon bil-ħsara għandu jinqata ', u fibra ottika ġdida għandha titqaxxar.

III. Istruzzjonijiet tal-Proċess ta' Installazzjoni

Ipprepara kejbil tal-fibra maqtugħa.
Uża tornavit crosshead biex ħoll il-viti li jiffissaw tal-għeluq.
Iftaħ il-prodott u uża tornavit biex tħoll il-viti li jiffissaw tal-morsa tal-kejbil tal-fibra.
Poġġi l-kejbil tal-fibra maqtugħa fil-kaxxa, waħħal il-membru tas-saħħa u l-morsa tal-kejbil tal-fibra, waħħal il-fibra ottika li fadal bl-użu ta 'rbit zip u coilha sewwa ġewwa l-kaxxa. Introduċi l-fibra ottika fid-detentur tal-fużjoni tal-fużjoni u stenna għat-twaħħil tal-fużjoni bit-tarf tad-dħul tal-ispliter.
Fjus il-fibra ottika mat-tarf tad-dħul tas-splitter, u daħħal it-tarf tal-ħruġ tas-splitter fil-konnettur.
Wara li titlesta t-twaħħil tal-fużjoni, allinja l-fibra tal-pigtail mal-konnettur, uża konnettur ta 'malajr, u daħħal l-assemblaġġ fid-djar tal-konnettur.

IV. Issiġillar tal-Kaxxa

L-installazzjoni tat-trej tal-ħażna tal-fibra ottika għandha tkun pulita, u r-raġġ tal-liwja tar-rotta tal-fibra għandu jissodisfa r-rekwiżiti.
Qafliet interni għandhom ikunu ssikkati.
L-ammont ta 'tejp tas-siġillar għandu jkun raġonevoli.
L-istrixxa tas-siġillar għandha titqiegħed b'mod ċatt fl-islott korrispondenti tal-għeluq tal-isplice.
